ЛАЗЕРНЫЕ СТАНКИ ДЛЯ РЕЗКИ

ЗАО ТехноЛазер производит лазерные станки для резки листовых материалов на базе технологических СО2-лазеров мощностью от 700 до 2500 Вт и 2-x координатных столов с разными полями обработки. Лазерный станок обеспечивает вырезку деталей по заданной программе.

Комплектация лазерного станка :

  • лазер;
  • двухкоординатный стол;
  • загрузочная палетта;
  • четырехсекционная система удаления продуктов сгорания;
  • холодильная установка;
  • винтовой копрессор;
  • система очистки и осушки воздуха;
  • режущая головка;
  • транспортирующая оптика;
  • система управления лазерным станком;
  • система слежения за профилем листа;
  • защитная кабина.

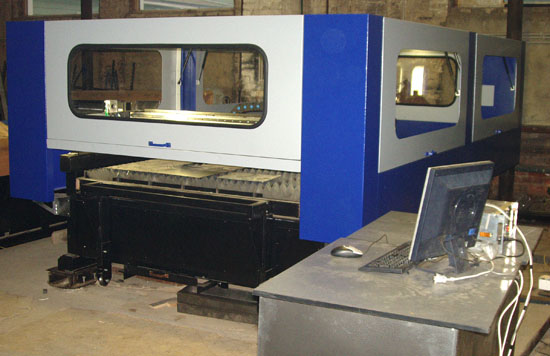

ТехноЛазер - лазерный станок LMC 2000-3.0
Система управления станком состоит из промышленных компьютеров и локальных контроллеров, объединенных в локальную сеть. Она предоставляет оператору удобный интерфейс для управления станком и обеспечивает исчерпывающей информацией о состоянии оборудования.

посмотреть план расположения оборудования лазерного станка



кВт)

(5.0 кВт)


ЛАЗЕР МОДЕЛЬ СТАНКА

ТЛВ-700 (0.7 к Вт)

LMC-1200-0.7

LMC-3000-0.7

ТЛВ-1200 (1.2кВт)


LMC-3000-1.2

ТЛ-3 (3.0 кВт)


LMC-3000-3.0

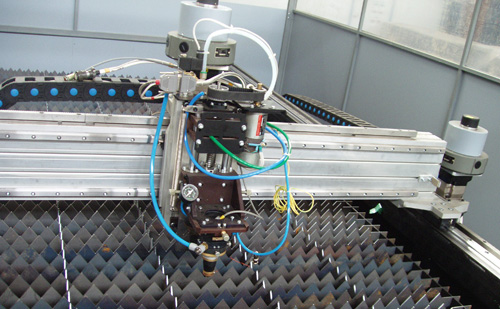

ТехноЛазер - координатный стол - посмотреть объемную картинку(LS-N20.exe)

Стол координатный горизонтальной компоновки, портального типа с "летающей оптикой" выполнен в виде двух продольных ферм, соединенных поперечными балками. На базовой горизонтальной поверхности продольных ферм установлены высокоточные линейные направляющие и зубчатые рейки (“Gudel”, Швейцария), определяющие перемещение портала вдоль оси "X".Загрузочное устройство - палетта - предназначено для подачи обрабатываемого материала в рабочую зону координатного стола. На раме загрузочного устройства установлено "рабочее поле", состоящее из 5 продольных и 65 поперечных "ножей".
Портал изготовлен из алюминиевого сплава. На торцах портала установлены исполнительные механизмы (электродвигатель“Omron”(Japan), редуктор“Apex”, ведущая шестерня), обеспечивающие продольное перемещение. На портале так же установлены направляющие и зубчатая рейка, обеспечивающие аналогичному исполнительному механизму перемещение каретки вдоль оси "Y". На каретке установлен лазерный резак.

Основные достоинства лазерного станка:
• быстрая окупаемость;
• высокая надежность;
• высокая точность обработки;
• возможность обработки металла, фанеры, пластика, керамики;
• высокая ремонтопригодность;
• низкие эксплуатационные расходы;
• низкое энергопотребление.

ХАРАКТЕРИСТИКИ СТОЛА МОДЕЛЬ СТАНКА
LMC-1200-X.X LMC-2500-X.X LMC-3000-X.X
размеры рабочей зоны

x

1200 мм

2500 мм

3000 мм

y

840 мм

1500 мм 1500 мм

z

100 мм

скорость перемещения

x, y

50 м/мин

z

1 м/мин

скорость резки

x, y

до 10 м/мин

точность обработки

x, y

0.1 мм

точность позиционирования

z

0.1 мм

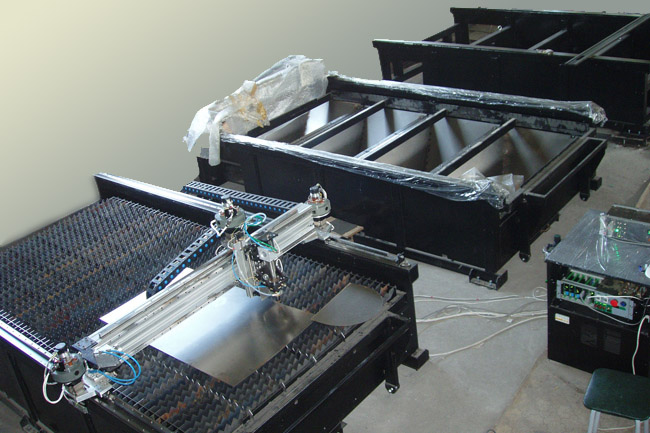

Панорама цеха - столы для лазерной резки

ТехноЛазер - столы для лазерной резки
